Prima di avviare gli step di progettazione meccanica è necessario avere tutte le specifiche del progetto.

Progettazione

Il progetto è un insieme di scelte e di compromessi tra aspetti tecnici ed economici, quindi:

il coinvolgimento delle parti (committente / esecutore) è il segreto del passaggio dall'idea di base al progetto meccanico.

Qualsiasi sia il progetto da sviluppare, questa è una fase fondamentale nel processo di sviluppo del progetto stesso.

Il processo di progettazione si compone di elementi chiave:

• definizione delle specifiche e parametri di progetto;
• analisi di fattibilità;
• analisi e verifica dei requisiti tecnici;
• layout ed eventuali simulazioni;
• validazione da parte del committente del layout;

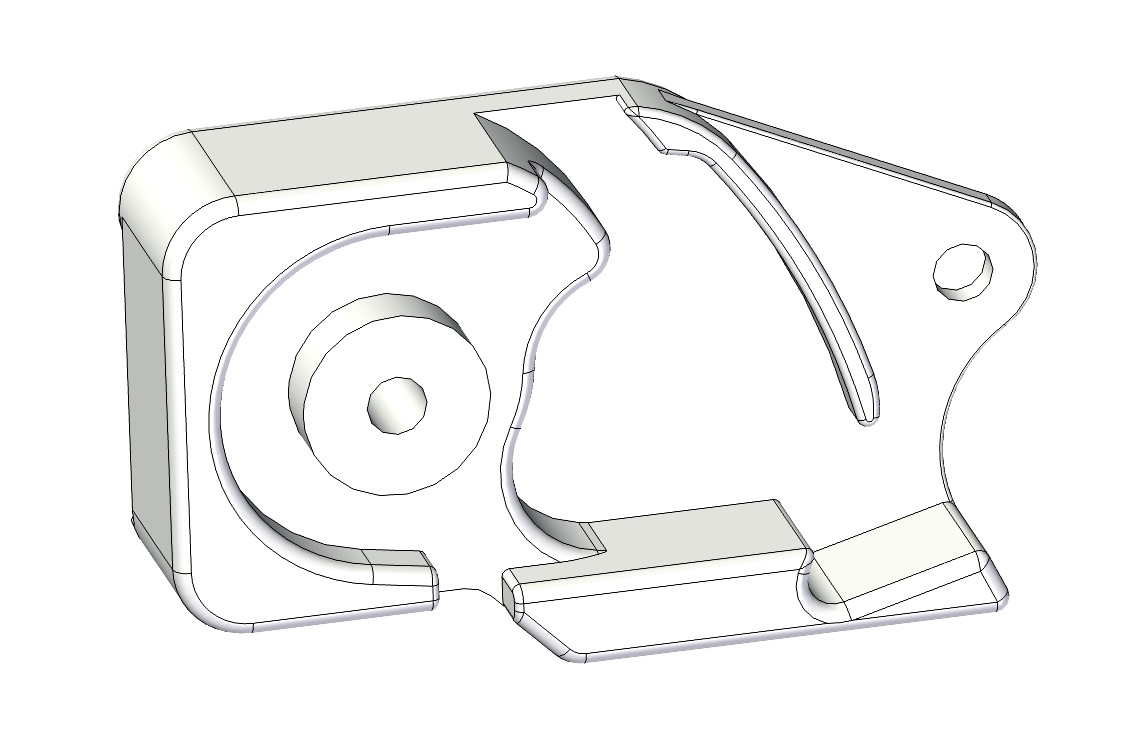

• progettazione dei modelli 3D
• validazione dei modelli, ingombri e prestazioni elaborate

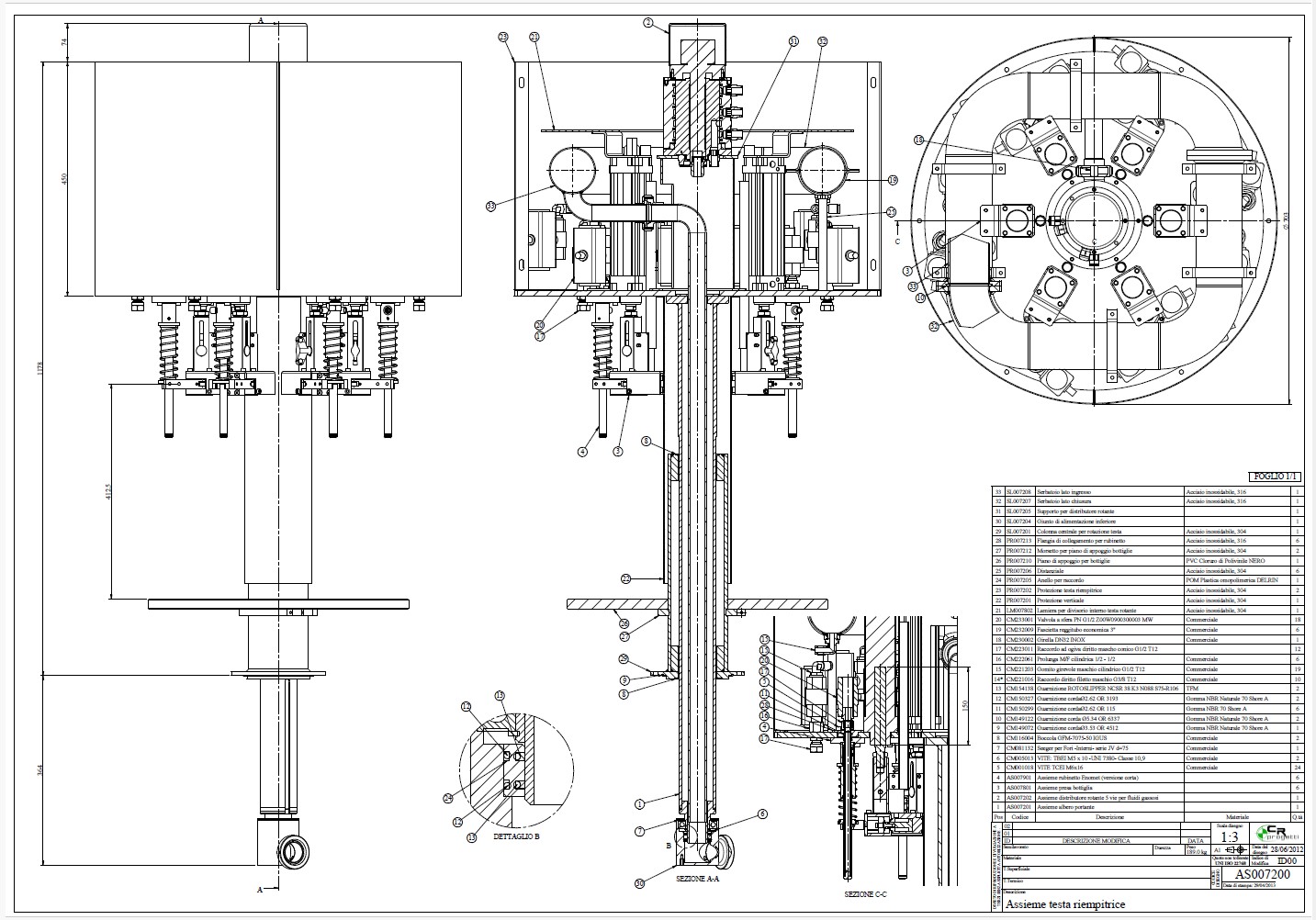

• stesura dei disegni e redazioni delle verifiche necessarie

Il corretto svolgimento di tutti gli step di sviluppo concorrono al raggiungimento degli obiettivi di progetto.

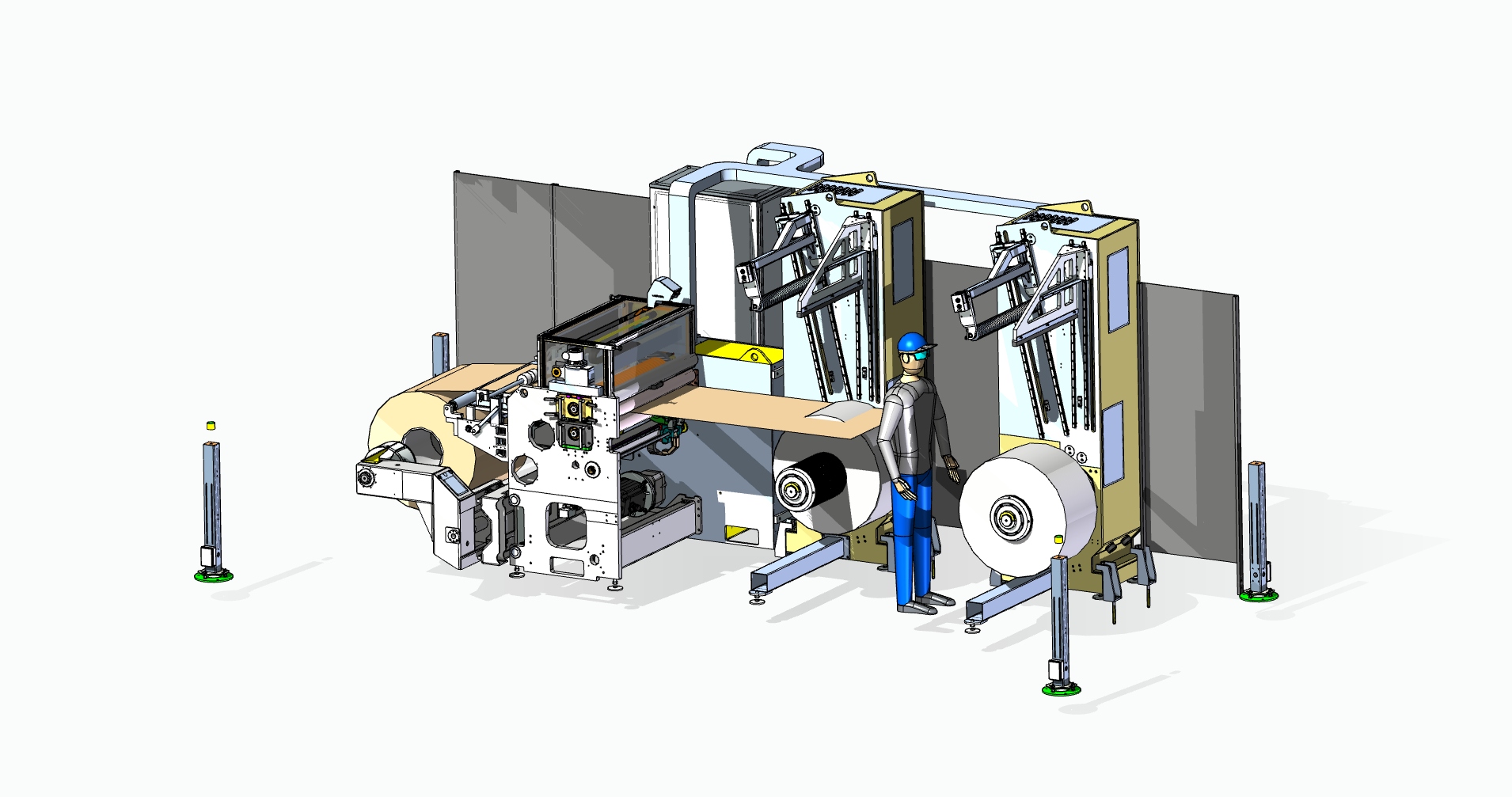

Macchina per il "taglio bordo"

La macchina è stata composta da una unità centrale in cui avviene il taglio del materiale e due sotto unità per la raccolta e l'avvolgimento del materiale tagliato.

E' stata individuata anche la zona di sicurezza per l'operatore e le protezioni obbligatorie.

Industrializzazione del prodotto

Analisi strutturali

Verifica della resistenza dei materiali tramite calcoli di sollecitazione, fatica e deformazione.

Simulazioni FEM (Finite Element Method) per individuare punti critici di stress o possibili cedimenti.

Prove funzionali e di affidabilità

Test numerici di carico statico e dinamico per simulare le condizioni di esercizio.

Questi controlli sono fondamentali sia per gli organi meccanici già in esercizio (per prevenire guasti e migliorare la manutenzione) sia per quelli in fase di progettazione e realizzazione (per garantire prestazioni e sicurezza prima della messa in servizio).

Verifiche meccaniche

Le verifiche meccaniche per la sicurezza degli organi meccanici, sia esistenti che in fase di realizzazione, comprendono una serie di analisi, controlli e prove volte a garantire il corretto funzionamento, la resistenza e l'affidabilità di questi componenti nel tempo.

Queste verifiche possono includere:

Questa attività si suddivide in due principali categorie:

Esplosi di montaggio

Utilizzati principalmente in manuali tecnici, guide di assemblaggio e documentazione industriale per:

• Mostrare la sequenza corretta di montaggio e smontaggio di un componente o un macchinario.
• Evidenziare la disposizione e il posizionamento delle singole parti.
• Fornire supporto visivo per tecnici, manutentori e operatori.

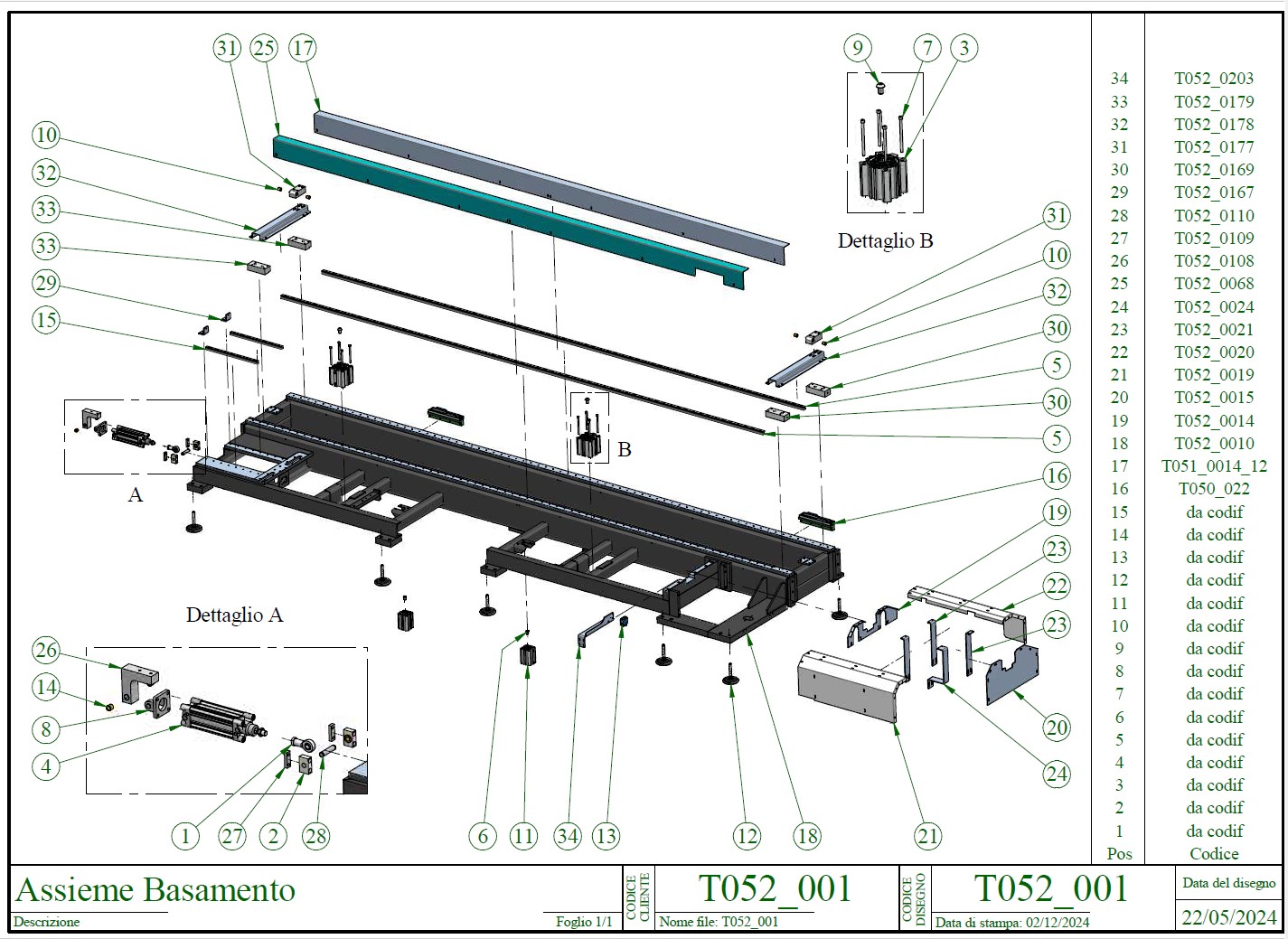

Esplosi per cataloghi ricambi

• Utilizzati nei cataloghi tecnici e nei sistemi di gestione dei ricambi per:
• Facilitare l'identificazione dei componenti soggetti a usura o rottura.
• Agevolare la richiesta e l'ordine dei pezzi di ricambio.
• Ridurre errori nella manutenzione e nella logistica.

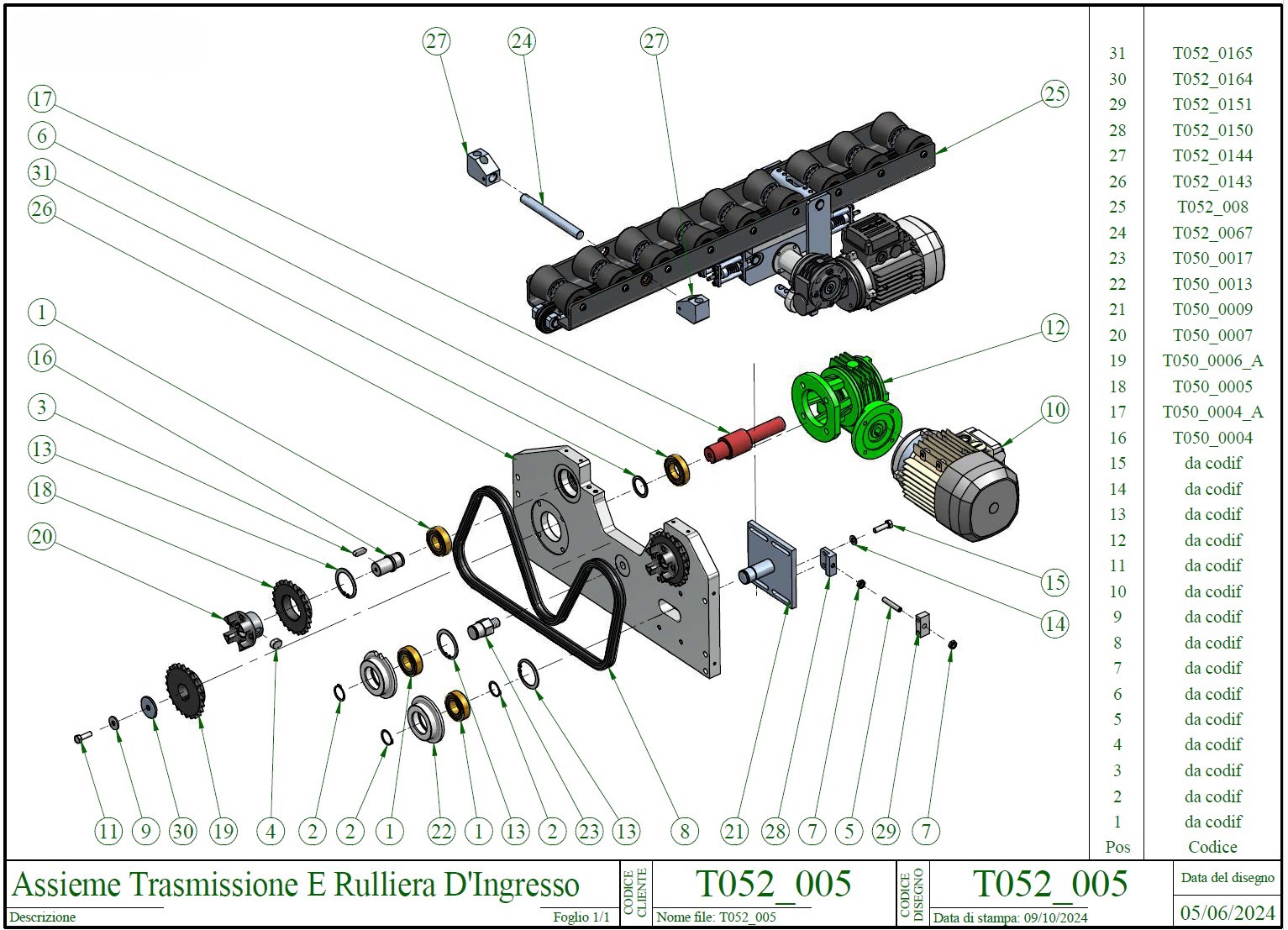

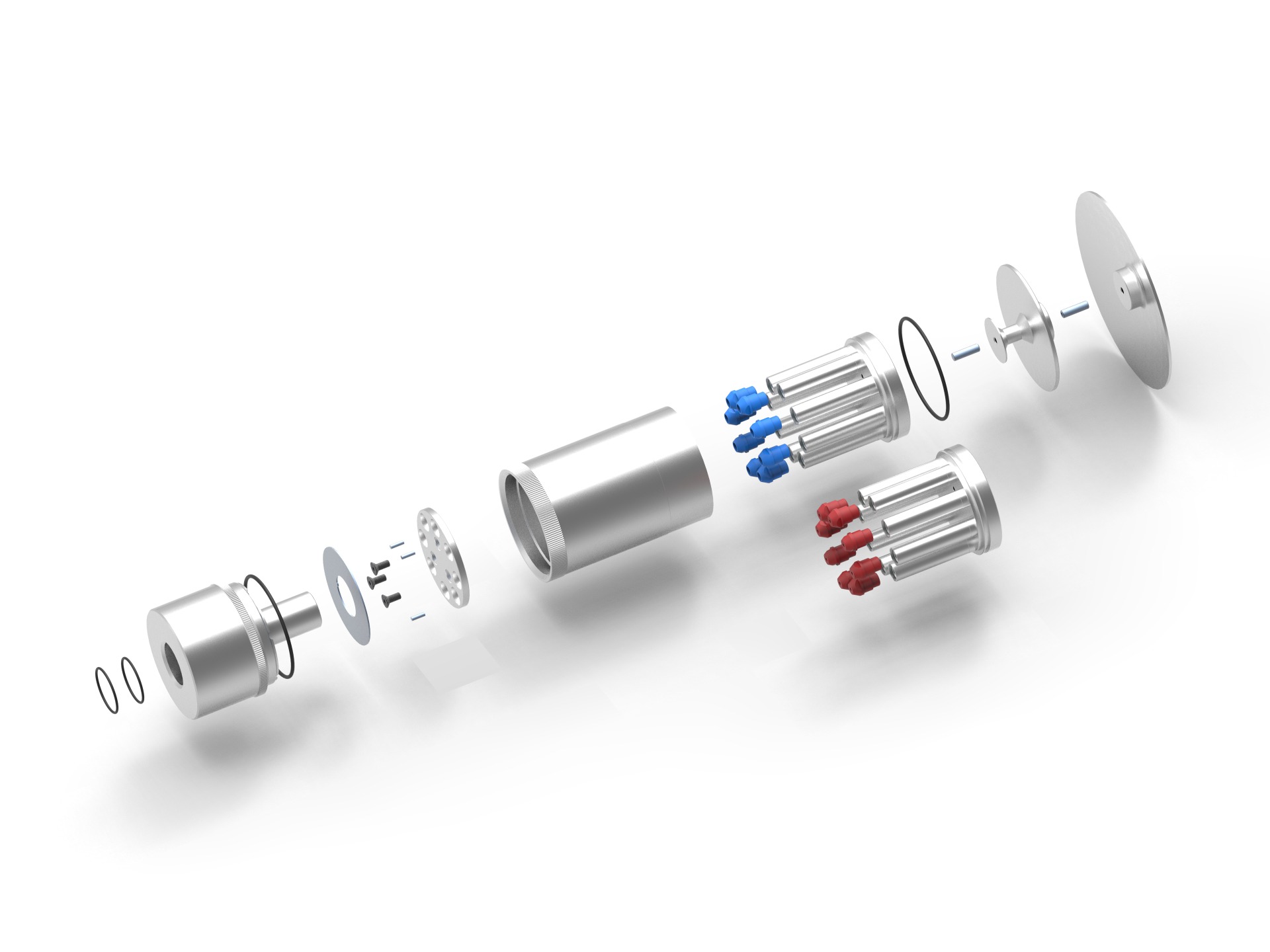

Esploso ricambi

La realizzazione degli esplosi di montaggio o per cataloghi ricambi consiste nella creazione di rappresentazioni grafiche dettagliate di un insieme meccanico, con lo scopo di illustrare il modo in cui i componenti sono assemblati o fornire una guida chiara per l'identificazione e la sostituzione dei pezzi di ricambio.

La simulazione numerica è stata utilizzata in diversi settori, tra cui:

(analisi di resistenza, dinamica strutturale, usura e fatica dei materiali).

(simulazione strutturale).

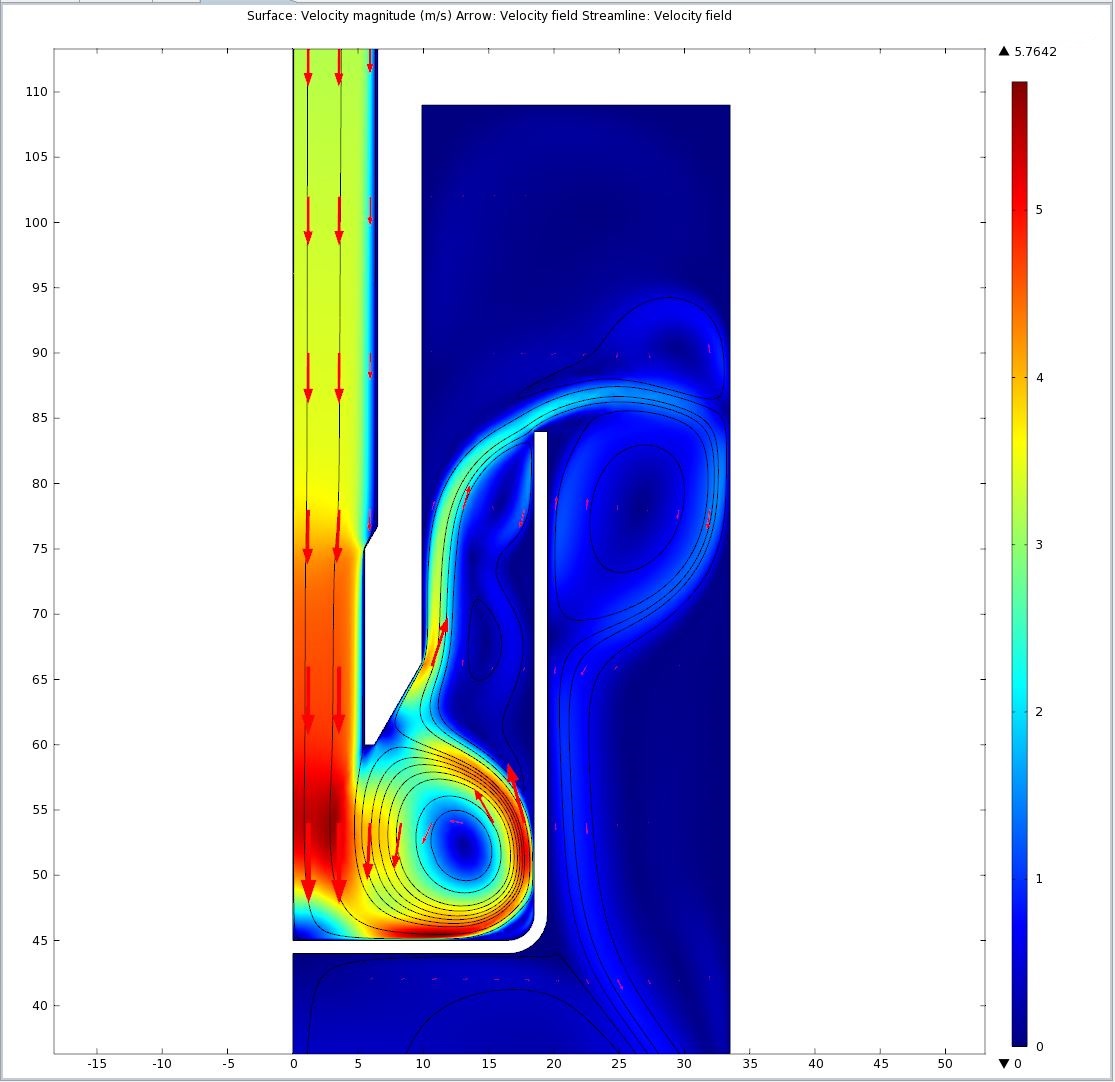

(analisi di flussi d'aria in condotti).

Simulazione Numerica

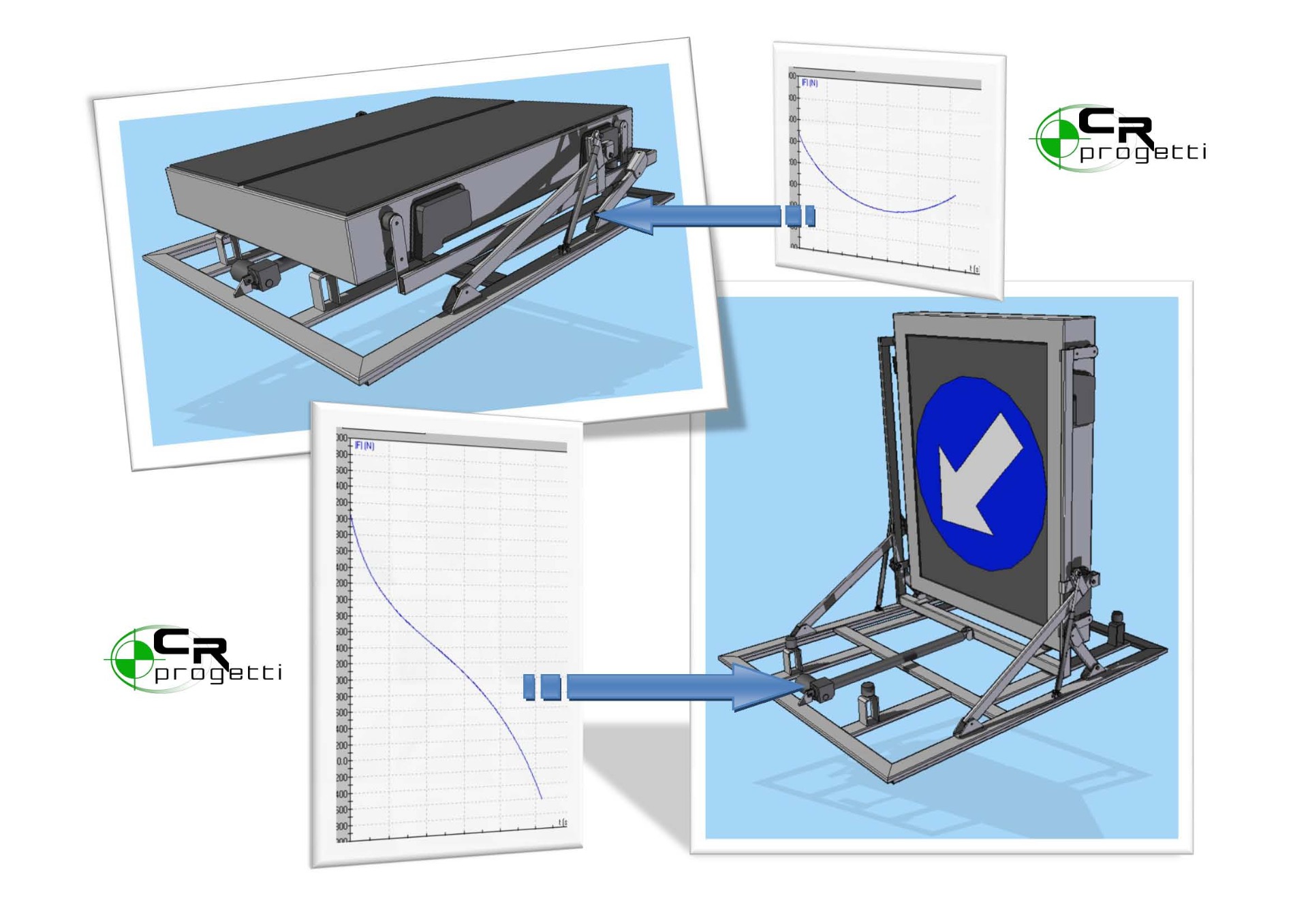

La simulazione numerica è una tecnica che permette di analizzare e prevedere il comportamento di un sistema fisico, meccanico o ingegneristico attraverso modelli matematici implementati in software specializzati. Questa metodologia consente di eseguire esperimenti virtuali su un prodotto o un processo senza dover costruire prototipi fisici, riducendo così tempi e costi di sviluppo.

Tipologie di Simulazione Numerica

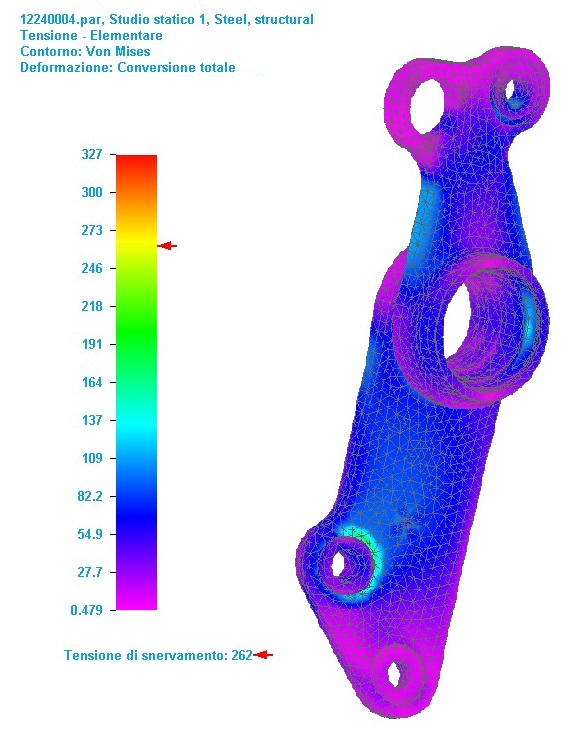

Analisi agli Elementi Finiti (FEM - Finite Element Method)

Serve per valutare la resistenza e il comportamento strutturale dei materiali sotto carico.

Applicata per verificare deformazioni, sollecitazioni, vibrazioni e stabilità dei componenti meccanici.

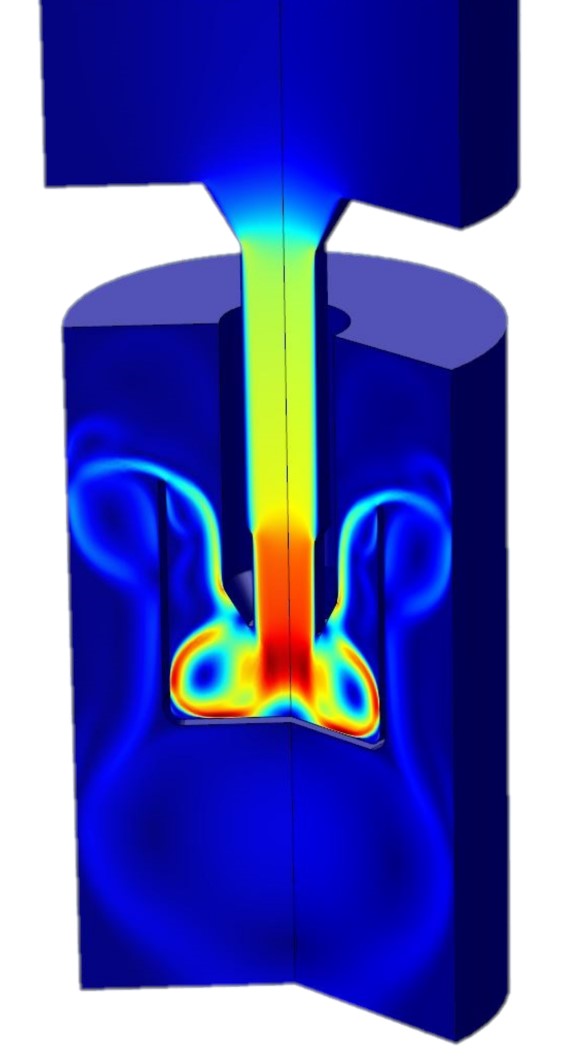

Fluidodinamica Computazionale (CFD - Computational Fluid Dynamics)

Studia il comportamento dei fluidi (aria, acqua, gas) in movimento e l'interazione con le superfici solide.

Vantaggi della Simulazione Numerica

✅ Riduzione dei costi e dei tempi di sviluppo.
✅ Possibilità di testare diverse soluzioni senza creare prototipi fisici.
✅ Maggiore precisione nella progettazione e ottimizzazione dei prodotti.
✅ Identificazione precoce di criticità o difetti progettuali.
✅ Simulazione di condizioni difficili o pericolose senza rischi reali.

La simulazione numerica è quindi un potente strumento che permette di anticipare e risolvere problemi tecnici, migliorando la qualità e la sicurezza dei prodotti e dei processi.

Applicazioni del Rendering Fotorealistico

Il rendering fotorealistico viene utilizzato in numerosi settori:

Design di prodotto → Creazione di immagini promozionali e presentazioni di nuovi prodotti prima della produzione.

Marketing e pubblicità → Generazione di immagini di alta qualità per cataloghi, campagne pubblicitarie e siti web.

Vantaggi del Rendering Fotorealistico

✅ Permette di visualizzare un prodotto o un ambiente prima della sua realizzazione fisica.

✅ Riduce i costi di produzione eliminando la necessità di prototipi fisici per la presentazione.

✅ Offre un controllo totale sull'illuminazione, i materiali e l'ambiente senza limitazioni fisiche.

✅ È utilizzabile in qualsiasi settore che richieda immagini di alta qualità e impatto visivo.

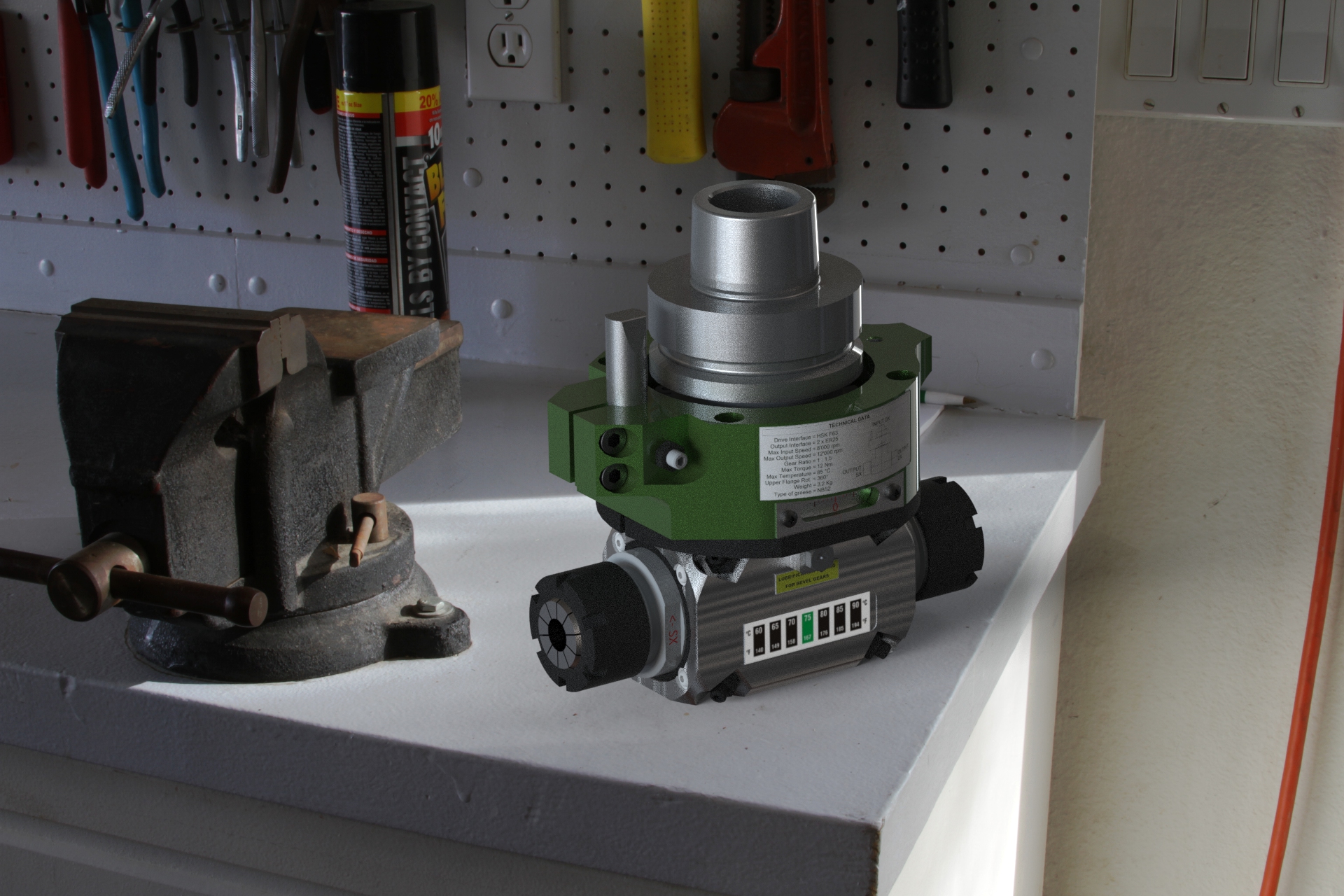

Rendering Fotorealistico

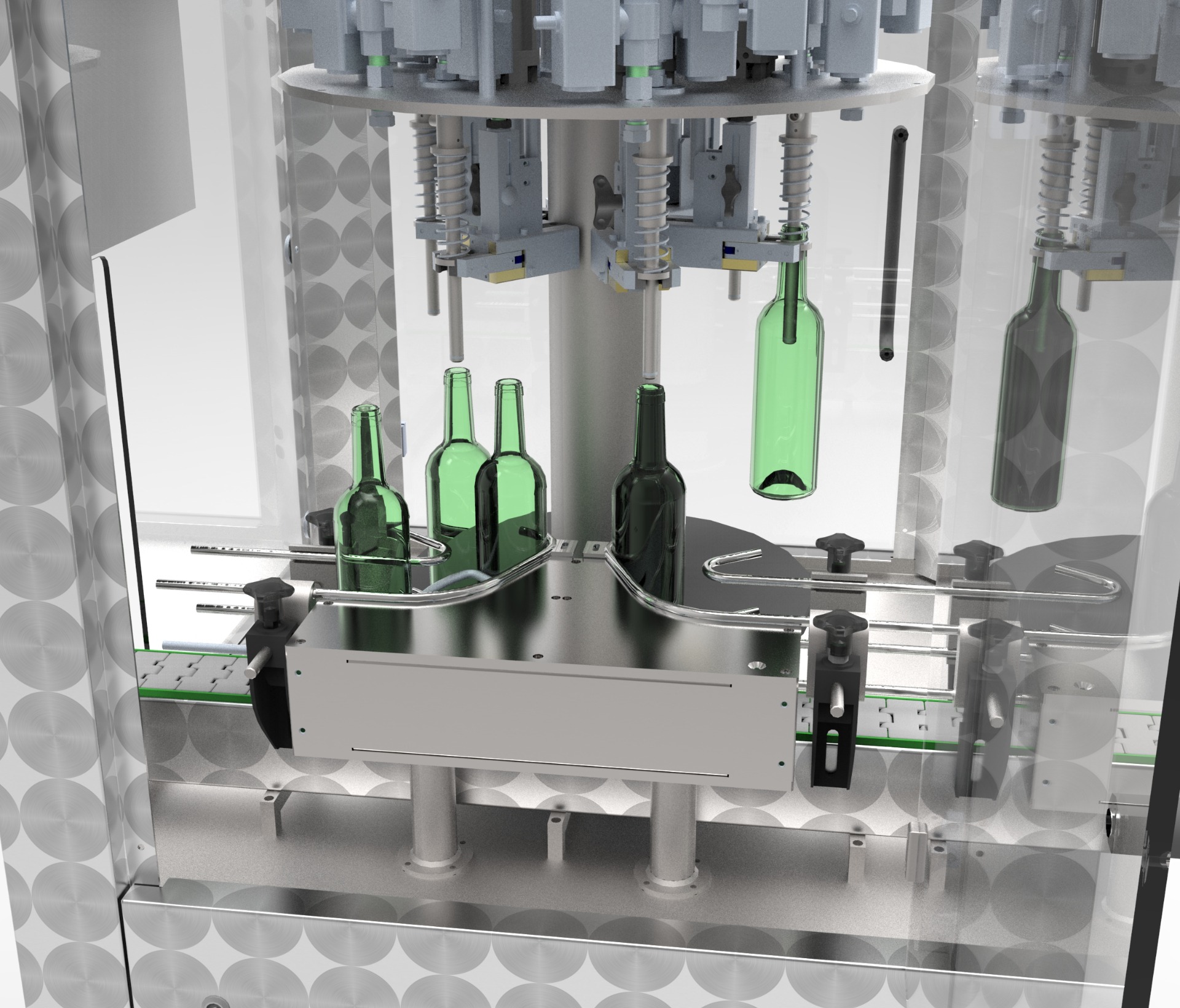

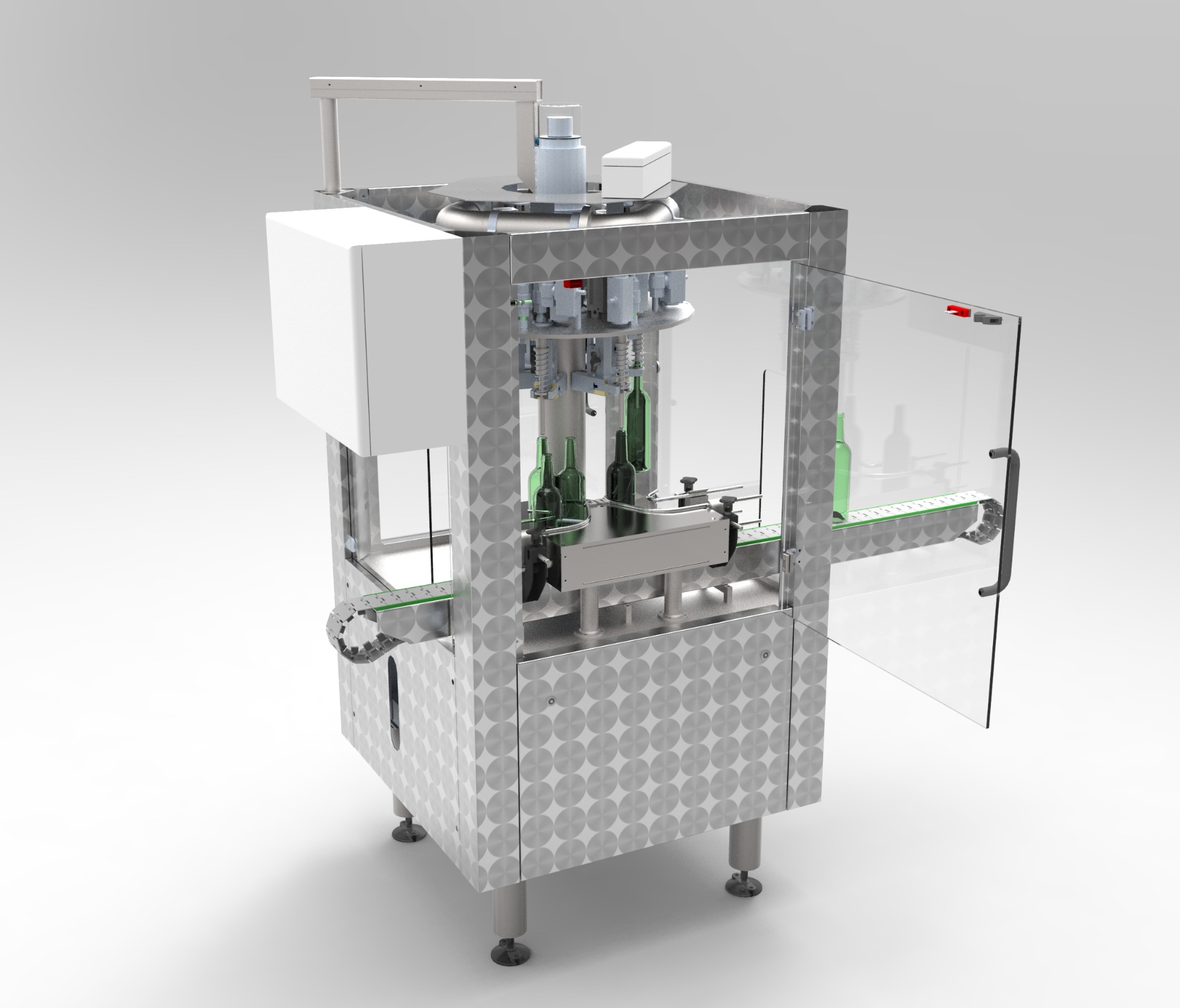

Il rendering fotorealistico è una tecnica di computer grafica che permette di generare immagini digitali estremamente realistiche a partire da modelli 3D. Il suo obiettivo è creare rappresentazioni visive di oggetti, ambienti o prodotti con un livello di dettaglio e realismo tali da sembrare fotografie.

Caratteristiche del Rendering Fotorealistico

Per ottenere un aspetto realistico, il rendering si basa su diversi fattori chiave:

Illuminazione avanzata

Simulazione di luci naturali e artificiali (come sole, lampade, riflessi, ombre morbide). Tecniche di global illumination e ray tracing per una resa più accurata della propagazione della luce.

Materiali e texture realistiche

Uso di texture ad alta risoluzione per riprodurre dettagli come rugosità, trasparenze, riflessi e imperfezioni delle superfici.Shader avanzati per simulare materiali come metalli, vetro, legno, pelle o tessuti.

Ombre e riflessioni

Calcolo preciso delle ombre e dei riflessi per dare profondità e realismo alla scena.

In sintesi, il rendering fotorealistico è una tecnologia fondamentale per chiunque voglia creare rappresentazioni visive estremamente dettagliate e realistiche di oggetti, ambienti o scene digitali.

Riconversione

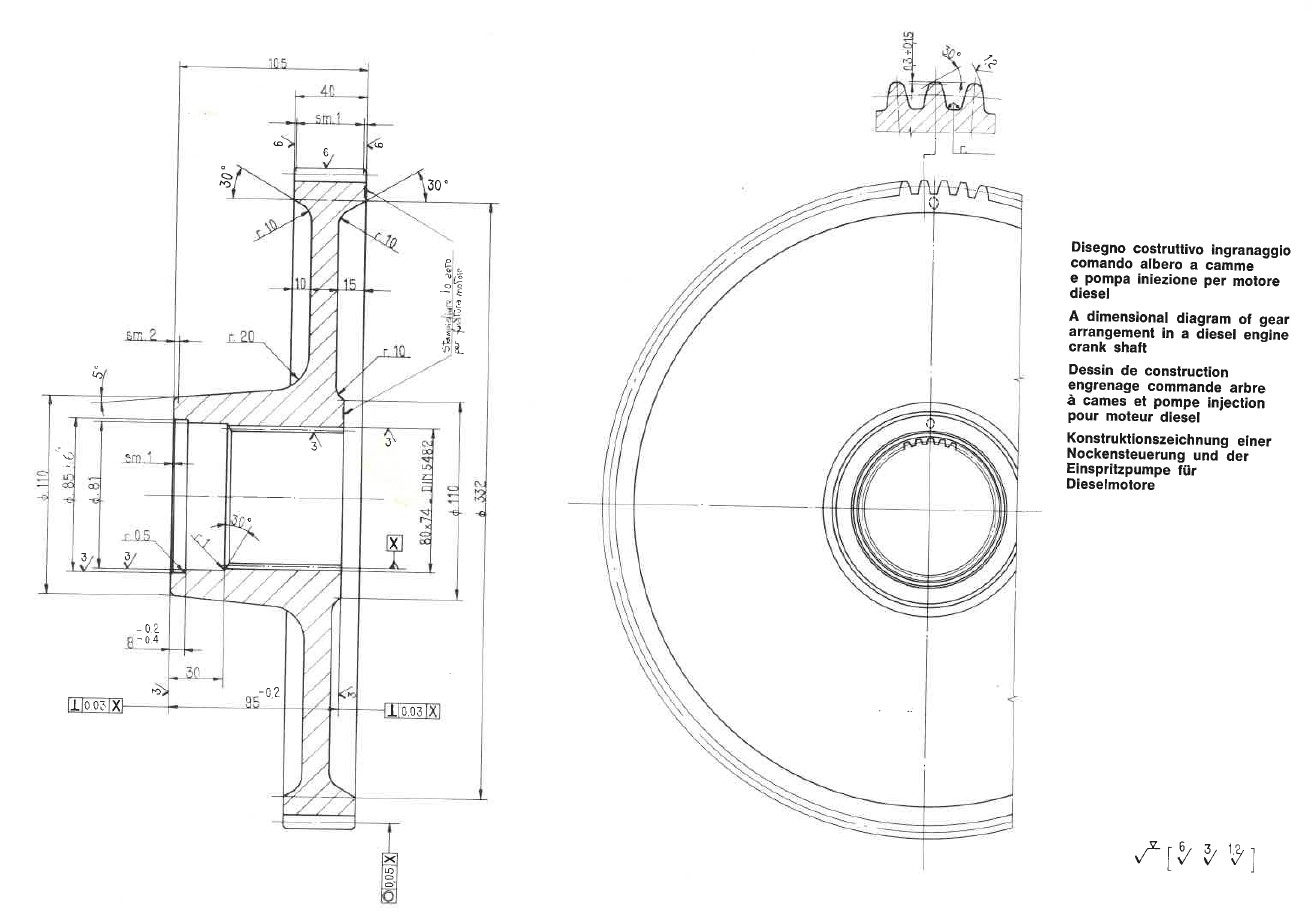

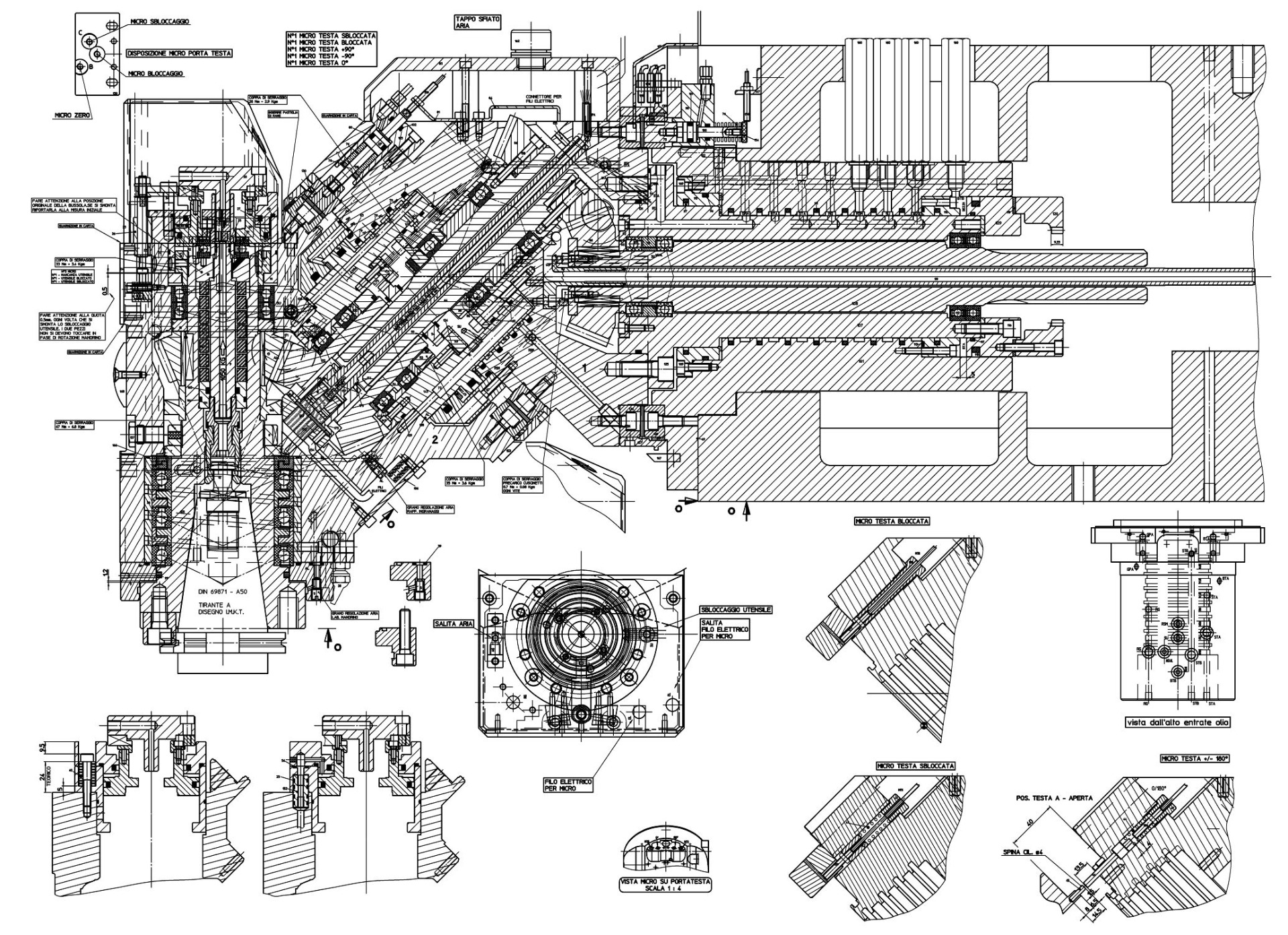

Riconversione o Legacy Drawing Conversion di disegni da supporto cartaceo o 2D in formati 3D (come STEP, IGES, STL, ecc.) è un processo fondamentale per modernizzare la gestione dei progetti tecnici, migliorare l'efficienza produttiva e facilitare l'integrazione con sistemi CAD avanzati.

Obiettivi della Riconversione dei Disegni Meccanici

✅ Digitalizzazione: Trasformare vecchi disegni cartacei o file CAD 2D in modelli tridimensionali utilizzabili nei software moderni.
✅ Ottimizzazione della Progettazione: Semplificare modifiche e aggiornamenti riducendo errori e tempi di sviluppo.
✅ Compatibilità con i Processi Produttivi: Integrare i modelli 3D con macchine CNC, stampa 3D, simulazioni FEM e software PLM.
✅ Documentazione e Archiviazione: Creare database digitali facilmente accessibili e condivisibili.

Fasi della Riconversione di Disegni Meccanici

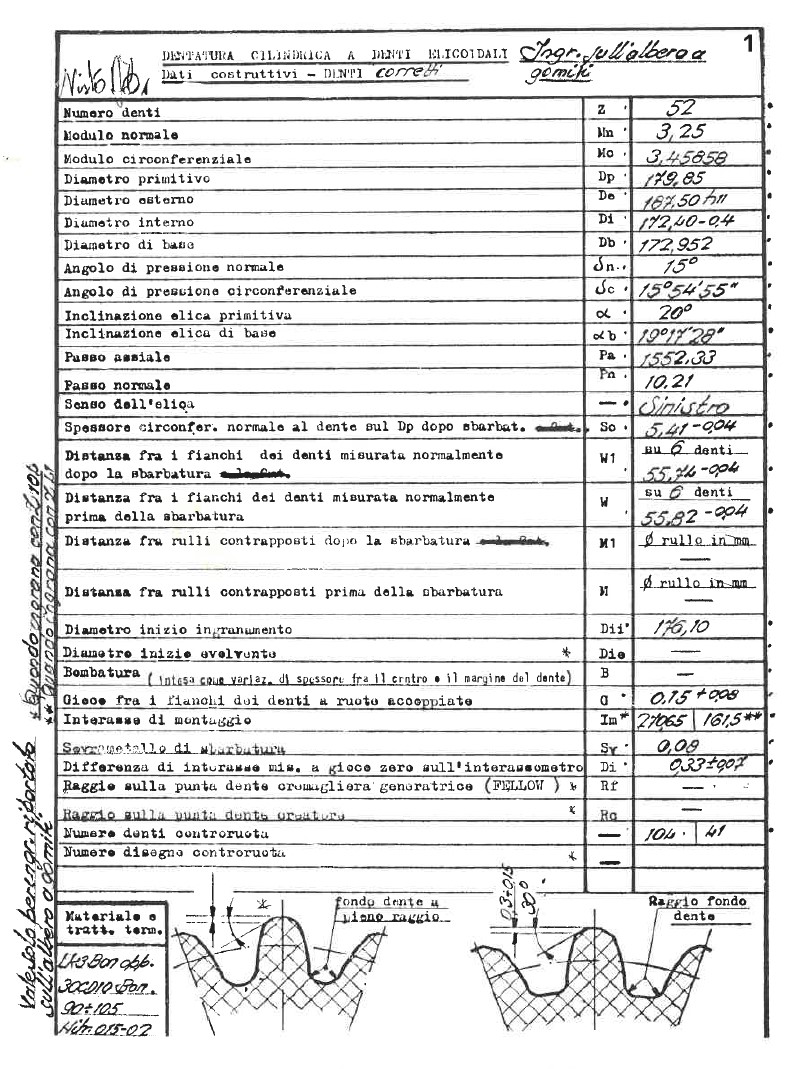

1. Acquisizione del Disegno Cartaceo o 2D

dei disegni cartacei in alta risoluzione (formati raster: TIFF, PNG, JPEG).

(DWG, DXF) nei software di modellazione 3D.

per disegni complessi o deteriorati.

2. Creazione del Modello 3D

con software CAD 3D (Solid Edge, SolidWorks, Autodesk Inventor, CATIA, NX, ecc).

3. Conversione in Formati 3D Standard

→ Universale e compatibile con tutti i software CAD/CAM.

→ Ideale per lo scambio di dati geometrici tra diversi CAD.

→ Usato per stampa 3D e prototipazione rapida.
